SolidWorks对于钣金的定义是具备同一厚度的薄板，那么，对于一些异形钣金，也就是会在加工过程中发生形变。即不再属于同一厚度，对于此类非折弯(成型)件，SolidWorks中使用的方式为将其转换为曲面再进行展开。
例如，我们有这样一个零件，为钣金件连续冲压而形成，若要将其展平，使用普通的钣金功能绘制，相对比较困难(当然也不无可能)。但今天我们为大家介绍，我们可以使用曲面展平功能对其进行平展。
SolidWorks如何展开异形零件

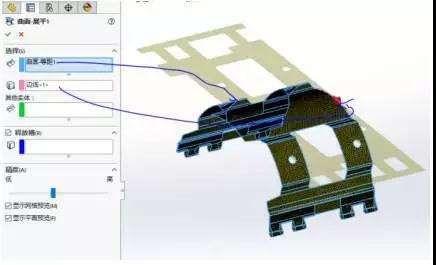

曲面展平功能包含在SolidWorks Premium中，我们使用曲面展平，选择要展平的曲面，之后选择一条基准边线，即可看到展平的预览，在下方我们还可以设置释放槽及相关精度。
SolidWorks如何展开异形零件

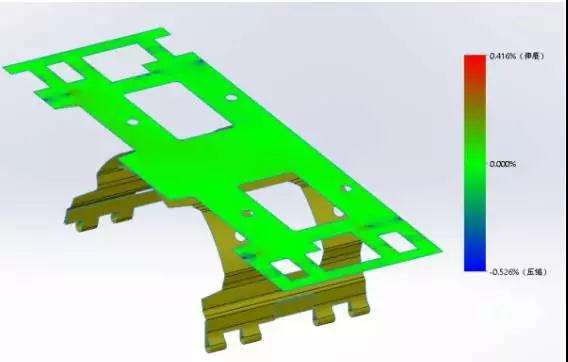

我们可以在已展平的实体上右键单击，即可查看变形图解，如下图; 同时，我们还可以将其单独输出为DXF或DWG文件，以用于后期加工。

SolidWorks如何展开异形零件
